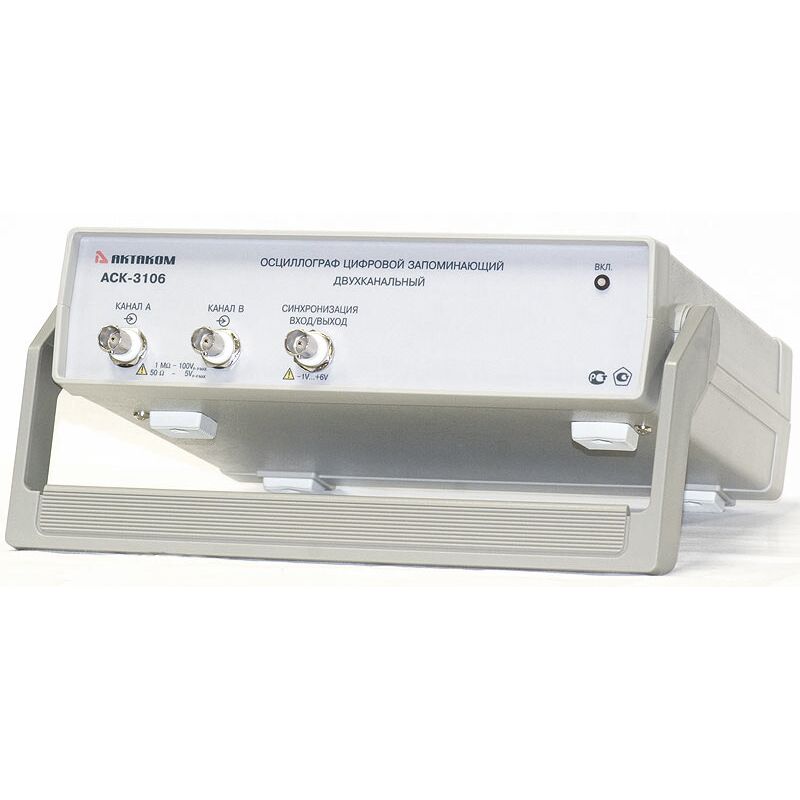

Цифровой осциллограф Актаком АСК-3106
Детали акции:
- - с 28 по 2 число каждого месяца
- - акция распространяется на все товары
- - сумма заказа от 50 000 рублей
- - доставка по Москве внутри МКАД или доставка за МКАД*
- *при доставке за МКАД оплачивается только километраж.
Доставка по России:
- Отправка заказа осуществляется в течение 1 – 2 рабочих дней после получения оплаты.
- Вы можете воспользоваться услугами любой транспортной компании.
- Стоимость доставки оплачивается при получении заказа в соответствии с тарифами компании, осуществляющей перевозку.
Наши основные партнеры:
- ТК Деловые лини(Проверить статус доставки груза)
- Boxberry – удобная и быстрая доставка посылок(Проверить статус доставки груза)
Оплата:
- Заказ отправляется только после предварительной оплаты.
- Доставка заказов будет осуществляться из Москвы по московским ценам на товары.
- При доставке транспортной компанией стоимость перевозки включается в заказ и оплачивается вместе с нашим счетом до отправки.
- Стоимость доставки заказа до транспортных компаний (ТК) расценивается по стандартным расценкам.
Ограничения:
- При заказе габаритных товаров длиной более 2 м и товаров весом свыше 200 кг стоимость доставки до терминалов транспортных компаний согласовывается отдельно.
Время доставки:
- Зависит от удаленности вашего населенного пункта. Отправка заказа осуществляется в течение 1-2 рабочих дней после получения оплаты.
В целях сохранности груза и удобства его транспортировки мы рекомендуем использовать услугу упаковки товара, стоимостью всего от 244 рублей.
- Время работы: Пн-Сб 9:00 – 18:00, воскресенье выходной
- Адрес: Косинское шоссе, с2, Балашиха, Московская область
- Схема проезда: от МКАД - 8,5 км по Носовихинскому ш., поворот направо на ул. Керамическая, по главной 4 км до кругового движения, первый съезд по прямой 850 метров, главная дорога будет уходить налево, сразу же после поворота с правой стороны вывеска "Skladom.ru"
- Координаты: 55.717376, 37.971394
- Посмотреть схему проезда на Яндекс.карте
- Дискретизация до 100 МГц в режиме реального времени
- 2 или 4 независимых канала с полосой до 100 МГц на канал
- Большая, определяемая пользователем длина записи — до 132 кБ на канал
- Произвольно настраиваемый режим предзаписи/послезаписи
- Высокая чувствительность (от 2 мВ/дел)
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
- Интерфейс — USB 1.1
- Режим (безбумажного) самописца, аварийная сигнализация
- Кнопка автоматической настройки развертки/синхронизации
- Автоматические измерения, в т. ч. определение фазового сдвига
- Статистические измерения и построение гистограмм
- Спектроанализатор (БПФ)
- Цифровое послесвечение
- Цифровая фильтрация
- Программная эмуляция входного сигнала
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
- Сохранение данных и конфигурации прибора
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
Цифровые запоминающие осциллографы АСК-31xx — приставки к компьютеру, предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом.
Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3116) или 4 (АСК-3107, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
Прибор имеет стандартную систему синхронизации, работающую в режимах "ждущий", "однократный" и "автоматический" с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам осциллографа:
- осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц)
- стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц)
- самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК)
Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). Прибор имеет стандартную систему синхронизации, работающую в режимах "ждущий", "одиночный" и "автоматический".
Для связи с компьютером в АСК-3105 используется Расширенный Параллельный порт (EPP). АСК-3106, АСК-3107, АСК-3116, АСК-3117 снабжены USB 1.1 портом.
АСК-3116, АСК-3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления прибором, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)
Каждый канал ACK-31хx имеет собственный АЦП. Это означает, что ACK-31хx является "истинным двух/четырехканальным осциллографом", где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления приборами ACK-3106, АСК-3106L, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА ВХОДЯТ:
- цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
- цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
- различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
- аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
- функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
- автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
- спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
- статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
- калькулятор формул;
- редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Технические параметры| Число делений экрана | 8 |
| Число пикселей на деление | 32 |
| Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
| Погрешность | ±2,5% |
| Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц AC: 1,2 Гц...100 МГц |
| Время нарастания переходной характеристики | Макс. 6,5 нс |
| Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
| Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
| Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
| Входная емкость | 20 пФ ±1 пФ |
| Максимальное входное напряжение | ±100 В в любом диапазоне |
| Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
| Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
| Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
| Минимальный период повторения синхронизирующего импульса | 20 нс |
| Минимальная длительность синхронизирующего импульса | 10 нс |
| Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
| Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
| Доступные режимы | |
| Размер данных | |
| Время развертки | |
| Погрешность развертки | Не более 2% |
| Выходной разъем | BNC, совмещен с входом внешней синхронизации |
| Выходной импеданс | около 150 Ом |
| Выходной сигнал | Прямоугольный, со скважностью 2 |
| Частота выходного сигнала | 1 кГц |
| Выходное напряжение | около 3,5 В от пика до пика |
| Сетевой адаптер (для АСК-3105) | +6,0 В...10 В макс. 8 ВА |
| Сетевой адаптер (для АСК-3116, АСК-3117) | +6,5 В |
| Встроенный блок питания (АСК-3106, АСК-3107) | 220 В |
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц | |
- порт USB 1.1 (для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117)
- установленная операционная система Windows XP/7/8/8.1/10;
- видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
- для использования звуковых сообщений программы необходимы звуковая плата и колонки;
- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
- USB осциллограф — 1 шт
- кабель для соединения устройства с USB–портом (только для АСК-3106, АСК-3106L, АСК-3107, АСК-3116, АСК-3117) — 1 шт
- сетевой адаптер 6,5 V — 1 шт
- руководство по эксплуатации
- Программное обеспечение
- ACK-3106_SDK_Base Базовый комплект средств разработки ПО
- Aktakom AULServer Программное обеспечение AUL Сервер
- AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
- AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
- AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
- ACK-3106_SDK Полный комплект средств разработки ПО
- SDK for Pulse parameters Комплект примеров SDK для измерения импульсных параметров
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
|
|
| ||||||||||||
LabVIEW в USB-лаборатории
Создание собственного программного обеспечения для цифрового осциллографа
Цифровой запоминающий осциллограф АСК-3106
Общие принципы измерения характеристик радиоэлектронных устройств
Виртуальная USB-лаборатория АКТАКОМ — прорыв в будущее
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
|
USB осциллографы - приставки АСК-3102 и АСК-3002, а таже другие виртуальные осциллографы ACK-3106, АСК-3106L, ACK-3116, АСК-3172 в штатном комплекте поставки имеют программу "Oscilloscope Pro", в которой есть функция автоматического вычисления фазового сдвига сигнала канала B относительно канала A. Для определения величины фазового сдвига в данной программе применены три метода:
Пользователь может выбрать любой из этих методов. Наверх |
В программном обеспечении, поставляемом с цифровыми запоминающими осциллографами – приставками к ПК, предусмотрена возможность записи сигнала на ПК в режиме "САМОПИСЕЦ". Работа аппаратуры и программы в этом режиме существенно отличается от работы в обычном осциллографическом режиме, поскольку сбор данных и вывод их на экран происходит без пауз. Основным параметром для нормальной работы USB осциллографа в режиме самописца является максимальная частота дискретизации. Максимальная частота дискретизации осциллографа определяется:
Для нормальной работы USB осциллографа в режиме самописца частота входного сигнала должна быть в 5-10 раз ниже предельной частоты дискретизации (в режиме самописца, см. ниже). Следовательно, при подаче на вход осциллографа (например, АСК-3116) сигнала частотой 1 МГц самописец не будет осуществлять корректную регистрацию сигнала из-за недостаточной скорости обмена с ПК, так как необходимая частота дискретизации осциллографа будет превышать допустимую. В ПО AKTAKOM Oscilloscope Prov2.0.4.3 осуществляется предупреждение пользователя (путем отображения всплывающего окна) при превышении порогового уровня обмена данными ПК с прибором. При тестировании приборов АСК-3002 и АСК Доставка по Москве и областиДля заказов до 100 кг предлагается бюджетная стоимость доставки (срок доставки до 2-х дней):
* Гипсокартон, утеплитель, пиломатериалы, профиль для ГКЛ, пеноблок и кирпич расчитываются из таблицы от 400 кг. **Доставка свыше 15 км, расчет ведется исходя из "тарифа" + 50 рублей за 1 км. Для заказов от 100 кг и более:
* при условии, что заказанный товар помещается в легковую автомашину. ** при условии, что заказанный товар по объёму помещается в грузовую автомашину указанного тоннажа. Доставка не распиленного 6 метрового пиломатериала (доска, брус) объёмом до 2 м3 стоит от 3 000 руб.
При оплате доставки безналичным расчетом к стоимости доставки прибавляется 5%.
Дополнительные требования к автомобилю, например небольшая высота для въезда в паркинг или открытый кузов для вертикальной разгрузки оплачивается дополнительно: +20% к стоимости стандартного тарифа. Сроки доставки
Товар по возможности доставляется в день заказа либо в любой другой удобный для Вас день. Доставка по г. Железнодорожному
* при условии, что заказанный товар помещается в легковую автомашину. ** при условии, что заказанный товар по объёму помещается в грузовую автомашину указанного тоннажа. Доставка не распиленного 6 метрового пиломатериала (доска, брус) объёмом до 2 м3 стоит от 3 000 руб.
При оплате доставки безналичным расчетом к стоимости доставки прибавляется 5%.
Дополнительные требования к автомобилю, например небольшая высота для въезда в паркинг или открытый кузов для вертикальной разгрузки оплачивается дополнительно: +20% к стоимости стандартного тарифа. Сроки доставки
Товар по возможности доставляется в день заказа либо в любой другой удобный для Вас день. Стоимость разгрузки и подъемаТаблица расчета стоимости разгрузки заказов:
* Цены в таблице указаны с учетом работающего грузового лифта вне зависимости от этажа.
** При отсутствии грузового лифта стоимость подъема умножается на количество этажей до квартиры, куда требуется разгрузить товар.
Важно! В услугу "Подъем Материала" уборка подъезда, вынос мусора и другие вытекающие последствия, после подъема строительного материала, в стоимость не входят. Заблаговременно подготовьтесь к заказанной Вами услуге. Спасибо за понимание! Скидки при оптовых закупках:Скидка 2% при сумме заказа от 150 до 300 тысяч рублейСкидка 3% при сумме заказа от 300 до 500 тысяч рублейСкидка 4% при сумме заказа от 500 до 1 000 тысяч рублейСкидка 5% при сумме заказа от 1 до 2 миллионов рублейСкидка 6% при сумме заказа от 2 до 3 миллионов рублейМы принимаем |
