Измеритель магнитной индукции Актаком АТТ-8701

Код: RGK-88635
Скидка 19%
Рекомендованная цена: 51 915
  Вы экономите: 8 289  (19%)
Цена на момент последнего поступления не является офертой
Цена
43 626
Цена за 1 шт.
43 626
+
Производитель:
AKTAKOM

Измеритель магнитной индукции АТТ-8701 предназначен для измерения параметров магнитных полей в промышленности, материаловедении, электротехнике, а также в лабораторных исследованиях. АТТ-8701 имеет возможность проводить измерения постоянных и переменных (с частотой 40 Гц…10 кГц) магнитных полей. Прибор укомплектован оригинальным одноосевым датчиком, который обладает большей чувствительностью, чем традиционные сенсоры на эффекте Холла.

Основные характеристики
  • Микропроцессорное управление
  • Датчик – одноканальный
  • Дисплей 4-х разрядный жидкокристаллический с подсветкой, размер 58х34 мм
  • Фиксация текущего, максимального и максимального среднего значения
  • Относительное измерение
  • последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
  • Питание 9 В (6 батарей типа ААА) или сетевой адаптер DC 9 В
  • Габаритные размеры: базовый блок 173х68х42 мм, датчик 177х29х17 мм
  • Масса 428 г
  • Габаритные размеры в упаковочной таре 250х75х290, вес 1 кг.

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения параметров магнитных полей и разнообразную математическую обработку и сохранение результатов измерений.

Технические характеристики
  • Диапазон измерений: -3000 мГс до 3000 мГс (-300…300 мкТл).
  • Разрешение:
    0.1 мГс (-199,9…199,9 мГс)/0.01 мкТл (-19,99…19,99 мкТл)
    1 мГс (>199.9 мГс и <-199.9 мГс)/0.1 мкТл (>19.99 мкТл и < 19.99 мкТл)
  • Частота измеряемого переменного магнитного поля 40 Гц…10 кГц
  • Погрешность измерения ±(2%+2 мГc)
  • Частота опроса 1 раз в секунду
  • Единицы измерения: мГс, мТл
  • последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
Стандартная комплектация
  • Прибор
  • Датчик
  • Футляр для переноски
  • Руководство пользователя
  • Программное обеспечение ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация
  • Преобразователь интерфейсов USB-RS232 (TTL) Актаком АСЕ-1025
  • Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
  • Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

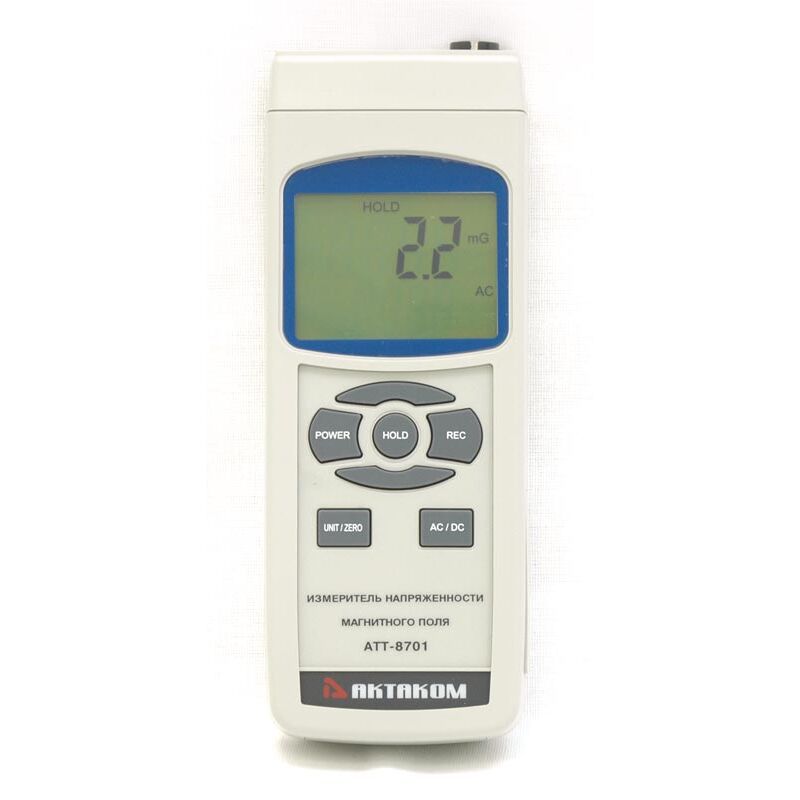

АТТ-8701 Измеритель магнитной индукции - передняя панель
Увеличить
АТТ-8701 Измеритель магнитной индукции - вид сбоку
Увеличить
АТТ-8701 Измеритель магнитной индукции - вид сверху
Увеличить
АТТ-8701 Измеритель магнитной индукции - в кейсе для переноски
Увеличить
Описание органов управления измерителя магнитной индукции АТТ-8701

Статьи о продукции АКТАКОМ

Универсальное программное обеспечение регистраторов неэлектрических величин AKTAKOM Data Logger Monitor

Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение "Вашей USB-лаборатории AKTAKOM" — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.

Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Как произвести измерения в постоянном и переменном магнитных полях с помощью измерителя магнитной индукции АТТ-8701?
  • Как провести относительные измерения с помощью измерителя магнитной индукции АТТ-8701?
  • Как записать максимальное и минимальное значения при работе с измерителем магнитной индукции АТТ-8701?
  • Как включить и выключить функцию автоотключения при работе с измерителем магнитной индукции АТТ-8701?
  • Как восстановить заводские установки при работе с измерителем магнитной индукции АТТ-8701?
  • Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
    • ADLM-W Aktakom Data Logger Monitor Программное обеспечение
      Версия: 1.0.1.3  Дата изменения: 01.08.2019
    • ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
      Версия: 1.0.0.6  Дата изменения: 24.05.2019
    Документация
    • АТТ-8701 руководство по эксплуатации
      Редакция: 170417   Дата изменения: 24.05.2019
    Наверх

    Как произвести измерения в постоянном и переменном магнитных полях с помощью измерителя магнитной индукции АТТ-8701?
    1. Включите прибор кнопкой POWER. После инициализации прибора в левой части дисплея отображается символы "N" (соответствует северному полюсу и отображается со знаком "+") или "S" (соответствует южному полюсу и отображается со знаком "-"
    2. Датчик обладает очень большой чувствительностью, поэтому небольшое изменение положения датчика может привести к существенному изменению показаний. Поэтому перед проведением измерений рекомендуется зафиксировать положение датчика.
    3. Кнопкой UNIT/ZERO выберите единицы измерения: мГс, мкТл .
    4. Измеренное значение магнитного поля отображается на дисплее.
    5. Для перехода в режим измерения в переменном магнитном поле нажмите кнопку AC/DC.
    6. Прибор перейдет в режим измерения, а в правой части дисплея отобразится надпись "AC".

    Расположение датчика в постоянном магнитном поле:

    Расположение датчика в переменном магнитном поле:


    Наверх

    Как провести относительные измерения с помощью измерителя магнитной индукции АТТ-8701?
    До начала проведения измерений нажмите кнопку UNIT/ZERO и, не отпуская ее, удержите около 2 секунд. Прибор произведет установку относительного нуля и в левой верхней части дисплея загорится символ "0".
    Для выхода из режима относительных измерений повторно нажмите и удержите в течение 2-х секунд. Прибор выйдет из режима относительных измерений и символ "0" исчезнет с дисплея.

    Наверх

    Как записать максимальное и минимальное значения при работе с измерителем магнитной индукции АТТ-8701?
    1. Во время проведения измерения нажмите кнопку REC. В верхней строке дисплея отобразится надпись "REC", которая индицирует включенный режим записи.
    2. Для просмотра максимального или минимального значения, зафиксированного во время включенного режима записи, нажимайте кнопку REC. В верхней строке дисплея отобразится надпись "МАХ" или "МIN", а на дисплее отобразится максимальное или минимальное зафиксированное значение.
    3. Для сброса зафиксированных минимальных и максимальных значений нажмите кнопку HOLD. Прибор перейдет обратно, в режим записи и в верхней строке останется надпись "REC".
    4. Для выхода из режима записи нажмите кнопку REC и удерживайте ее в течение 2-х секунд. Надпись "REC" пропадет из верхней строки дисплея, и прибор перейдет в режим измерения.

    Наверх

    Как включить и выключить функцию автоотключения при работе с измерителем магнитной индукции АТТ-8701?
    1. Нажмите кнопку AC/DC и удерживайте ее около 2-х секунд. На дисплее отобразится надпись "P OFF".
    2. Кнопками UNIT/ZERO или AC/DC выберите значение на дисплее "1" (автовыключение включено) или "0" (автовыключение выключено). Для подтверждения выбранного значения "1" или "0" нажмите кнопку REC, для отказа от подтверждения – HOLD.


    Наверх

    Как восстановить заводские установки при работе с измерителем магнитной индукции АТТ-8701?

    При возникновении системных ошибок, сбоев или если прибор перестал реагировать на нажатие кнопок можно провести перезагрузки и восстановление заводских установок. При включенном приборе, острым предметом нажмите кнопку сброса Reset. Все ранее установленные значения сбросятся, заводские установки восстановятся.


    Наверх

    Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

    Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG

    Пример подключения представлен на иллюстрации:

    Требования к Android для работы с USB-устройствами

    Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:

    1. Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
    2. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
    3. Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой "USB Host Diagnostics", доступной на Google Play.

    Эта утилита также может в некоторых случаях установить в системе нужные разрешения.

    Найдите "USB Host Diagnostics" в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой "Start Diagnostics"

    По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве.

    Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay

    После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета

    приложение начнет автоматически обрабатывать данные, получаемые с прибора.

    Реализовано "Горячее" подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО.


    Наверх

    Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    ADLM-W Aktakom Data Logger Monitor Программное обеспечениеПрограммное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026Версия: 1.0.1.3  Дата изменения: 01.08.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.Загрузить
    ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечениеПрограммное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.Версия: 1.0.0.6  Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация
    АТТ-8701 руководство по эксплуатацииРедакция: 170417   Дата изменения: 24.05.2019Читать
