Токовые клещи Актаком АТК-2200

Код: RGK-88651
Скидка 13%
Рекомендованная цена: 50 159
  Вы экономите: 5 771  (13%)
Цена на момент последнего поступления не является офертой
Цена
44 388
Цена за 1 шт.
44 388
+
Производитель:
AKTAKOM
Этот универсальный и надежный прибор позволяет измерять силу тока и напряжение, а также значение активной, реактивной и полной мощности в трех- и четырехпроводных трехфазных цепях, трехфазных цепях с симметричной нагрузкой, двух- и трехпроводных однофазных цепях, что делает его идеальным инструментом для электрика и энергетика.
  • Измерение активной, реактивной и полной мощности в одно-и трехфазных цепях
  • Измерение фазового угла
  • Индикация последовательности фаз
  • Измерение истинного среднеквадратического значения (TRUE RMS) тока и напряжения
  • Автоматическая установка нуля при измерении постоянного тока и мощности
  • Автоматический выбор пределов измерений
Технические параметры
  • Измерение постоянного напряжения в диапазоне 0,1...800 В с погрешностью ±1,5%
  • Измерение переменного напряжения в диапазоне 0,1...600 В с погрешностью ±1,5%
  • Измерение постоянного и переменного тока в диапазоне 0,1...2000 А с погрешностью ±1,5%
  • Измерение мощности (1, 3 фазы) 0,1...1200 кВт с погрешностью ±2%
  • Измерение мощности (3 фазы, симметричная нагрузка) 0,01...2000 кВт с погрешностью ±2%
  • Измерение частоты в диапазоне 10...400 Гц с погрешностью ±0,5%
  • 3½ разрядный двухстрочный ЖКИ
  • Вычисление коэффициента мощности (cos φ)
  • Одновременная индикация пар величин: напряжение-частота, ток-частота, напряжение-ток, мощность-cos φ, активная-реактивная мощности
  • Автоматический выбор предела измерения
  • Удержание текущего показания
  • Автоматическое распознавание постоянного/переменного тока
  • Память на 4 значения
  • Максимальный диаметр охватываемого проводника 55 мм
  • Частотный диапазон при измерениях переменного тока и напряжения 40...400 Гц
  • Питание 9 В , батарея типа "Крона"
  • Потребляемый ток 25 мА
  • Масса 647 г
  • Габариты 271х112х46 мм
  • Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.
Стандартная комплектация
  • Токовые клещи
  • Щупы — 1 пара
  • Чехол
  • Руководство по эксплуатации
Дополнительная комплектация
  • Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
  • Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
  • Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
  • Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Универсальный набор аксессуаров АСА-2907
  • Кейс пластиковый герметичный 37-1

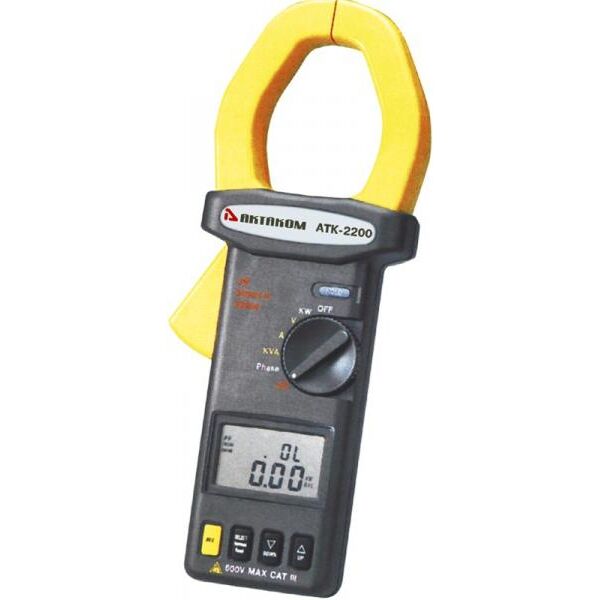

АТК-2200 Клещи токовые многофункциональные - Вид спереди
Увеличить
АТК-2200 Клещи токовые многофункциональные - Вид сбоку
Увеличить
АТК-2200 Клещи токовые многофункциональные - Вид сзади
Увеличить
АТК-2200 Клещи токовые многофункциональные - Измерительные провода
Увеличить
АТК-2200 Клещи токовые многофункциональные - Мягкий кейс для переноски
Увеличить

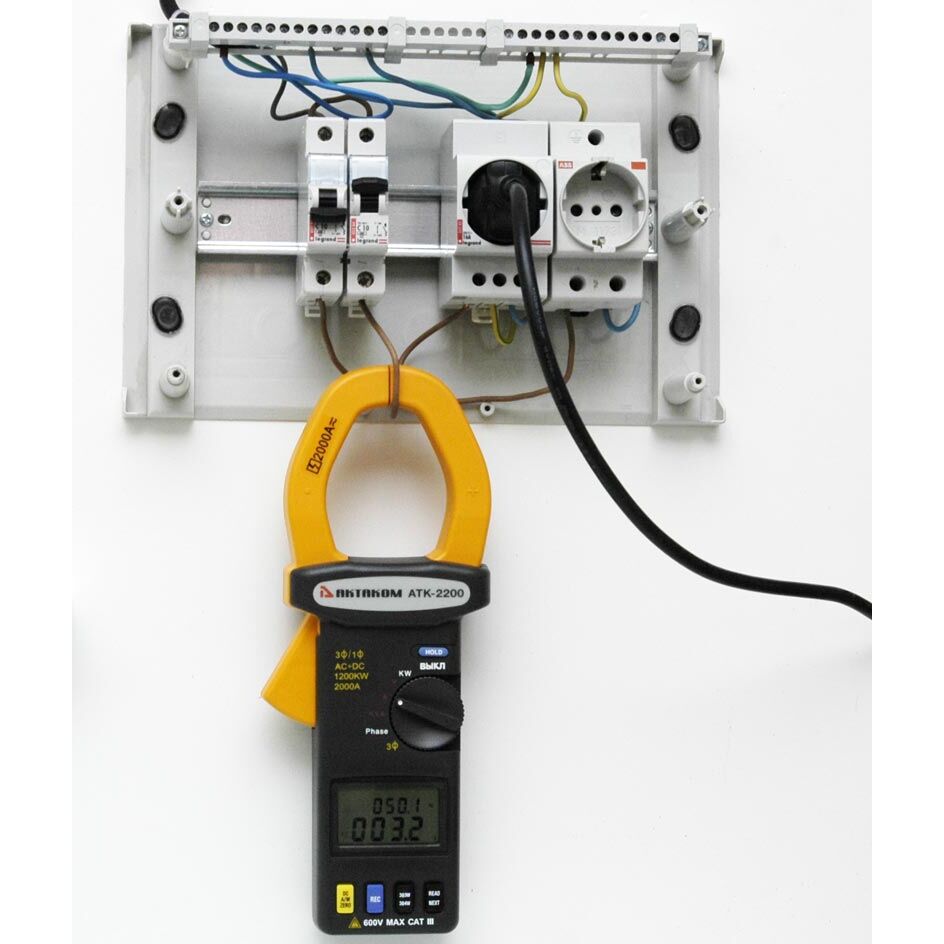

АТК-2200 Клещи токовые многофункциональные - Измерение переменного тока
Увеличить
АТК-2200 Клещи токовые многофункциональные - Измерение переменного напряжения
Увеличить
АТК-2200 Клещи токовые многофункциональные - Измерние постоянного напряжения
Увеличить
АТК-2200 Клещи токовые многофункциональные - Измерение частоты
Увеличить
Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не "диковинным" прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Многофункциональные измерения в трехфазных сетях с помощью современных токовых клещей

Решение задач экономного использования энергоресурсов во многом обусловлено возможностями эффективного мониторинга состояния электросетей. В последние годы в нашей стране получили широкое распространение различные виды клампметров (токовых клещей) — приборов, позволяющих измерять силу тока бесконтактным способом. Так, в 2001 году в модельном ряду измерительных приборов АКТАКОМ появилась новинка — многофункциональные токовые клещи АТК-2200. В 2002 году эти приборы прошли испытания с целью утверждения типа и включены в Государственный реестр средств измерений.

Коэффициент мощности — как правильно измерить?

Как это часто бывает, вопросы читателей журнала и коллег совпали, и сразу стало ясно: нужно описать проблему подробнее. Cos φ — как правильно измерить? В сети переменного тока, как известно, бывают различные виды нагрузок: активные и реактивные (емкостные и индуктивные). Определение типа нагрузки достигается измерением коэффициента мощности (cos φ). Правильное определение типа нагрузки и ряда ее параметров достаточно важно для возможности коррекции коэффициента мощности, что особенно актуально, например, при проектировании и эксплуатации мощных импульсных источников питания и исключения перегрузки нейтрального провода...

Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
    • АТК-2200 руководство по эксплуатации
      Редакция: 160804   Дата изменения: 24.05.2019
    Наверх

    Документация
    АТК-2200 руководство по эксплуатацииРедакция: 160804   Дата изменения: 24.05.2019Читать

    У Вас уже есть этот прибор?

    Да     Нет

    1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

    2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

    3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

    4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

    * в рабочее время по рабочим дням

    Таблицы погрешностей

    Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.

    Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.

    Обратите внимание: разделителем целой и дробной части является точка.

    Распечатать таблицы с указанием поверяемых значений (точек)

    Серийный номер:
    Примечание:
    ПечатьПостоянное напряжениеДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    200 В0.1 В±(1.5%+5 е.м.р.)±3.4985 ВВ
    500 В0.1 В±(1.5%+5 е.м.р.)±7.9985 ВВ
    600 В1 В±(1.5%+5 е.м.р.)±13.985 ВВ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    200 В0.1 В±(1.5%+5 е.м.р.)±3.4985 В19.2 В 20 В (10% диапазона)20.8 В ДаНет
    98 В 100 В (50% диапазона)102 В
    176.8 В 180 В (90% диапазона)183.2 В
    500 В0.1 В±(1.5%+5 е.м.р.)±7.9985 В48.75 В 50 В (10% диапазона)51.25 В ДаНет
    245.75 В 250 В (50% диапазона)254.25 В
    442.75 В 450 В (90% диапазона)457.25 В
    600 В1 В±(1.5%+5 е.м.р.)±13.985 В54.1 В 60 В (10% диапазона)65.9 В ДаНет
    290.5 В 300 В (50% диапазона)309.5 В
    526.9 В 540 В (90% диапазона)553.1 В
    Переменное напряжениеДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    200 В0.1 В±(2%+5 е.м.р.)±4.498 ВВ
    500 В0.1 В±(2%+5 е.м.р.)±10.498 ВВ
    600 В1 В±(2%+5 е.м.р.)±16.98 ВВ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    200 В0.1 В±(2%+5 е.м.р.)±4.498 В19.1 В 20 В (10% диапазона)20.9 В ДаНет
    97.5 В 100 В (50% диапазона)102.5 В
    175.9 В 180 В (90% диапазона)184.1 В
    500 В0.1 В±(2%+5 е.м.р.)±10.498 В48.5 В 50 В (10% диапазона)51.5 В ДаНет
    244.5 В 250 В (50% диапазона)255.5 В
    440.5 В 450 В (90% диапазона)459.5 В
    600 В1 В±(2%+5 е.м.р.)±16.98 В53.8 В 60 В (10% диапазона)66.2 В ДаНет
    289 В 300 В (50% диапазона)311 В
    524.2 В 540 В (90% диапазона)555.8 В
    Постоянный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    200 А0.1 А±(1.5%+5 е.м.р.)±3.4985 АА
    500 А0.1 А±(2.5%+5 е.м.р.)±12.9975 АА
    1000 А1 А±(2.5%+5 е.м.р.)±29.975 АА
    2000 А1 АНе задано±0 АА

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    200 А0.1 А±(1.5%+5 е.м.р.)±3.4985 А19.2 А 20 А (10% диапазона)20.8 А ДаНет
    98 А 100 А (50% диапазона)102 А
    176.8 А 180 А (90% диапазона)183.2 А
    500 А0.1 А±(2.5%+5 е.м.р.)±12.9975 А48.25 А 50 А (10% диапазона)51.75 А ДаНет
    243.25 А 250 А (50% диапазона)256.75 А
    438.25 А 450 А (90% диапазона)461.75 А
    1000 А1 А±(2.5%+5 е.м.р.)±29.975 А92.5 А 100 А (10% диапазона)107.5 А ДаНет
    482.5 А 500 А (50% диапазона)517.5 А
    872.5 А 900 А (90% диапазона)927.5 А
    2000 А1 АНе задано±0 А200 А 200 А (10% диапазона)200 А ДаНет
    1000 А 1000 А (50% диапазона)1000 А
    1800 А 1800 А (90% диапазона)1800 А
    Переменный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    20 А0.1 А±(2%+5 е.м.р.)±0.898 АА
    50 А0.1 А±(2.5%+5 е.м.р.)±1.7475 АА
    1000 А1 А±(3%+5 е.м.р.)±34.97 АА

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    20 А0.1 А±(2%+5 е.м.р.)±0.898 А1.46 А 2 А (10% диапазона)2.54 А ДаНет
    9.3 А 10 А (50% диапазона)10.7 А
    17.14 А 18 А (90% диапазона)18.86 А
    50 А0.1 А±(2.5%+5 е.м.р.)±1.7475 А4.375 А 5 А (10% диапазона)5.625 А ДаНет
    23.875 А 25 А (50% диапазона)26.125 А
    43.375 А 45 А (90% диапазона)46.625 А
    1000 А1 А±(3%+5 е.м.р.)±34.97 А92 А 100 А (10% диапазона)108 А ДаНет
    480 А 500 А (50% диапазона)520 А
    868 А 900 А (90% диапазона)932 А
    ЧастотаДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    400 Гц0.01 Гц±(0.5%+2 е.м.р.)±2.01995 ГцГц

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    400 Гц0.01 Гц±(0.5%+2 е.м.р.)±2.01995 Гц39.78 Гц 40 Гц (10% диапазона)40.22 Гц ДаНет
    198.98 Гц 200 Гц (50% диапазона)201.02 Гц
    358.18 Гц 360 Гц (90% диапазона)361.82 Гц
    Активная мощностьДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    100 кВт0.01 кВт±(2%+5 е.м.р.)±2.0498 кВткВт
    600 кВт0.1 кВт±(2%+5 е.м.р.)±12.498 кВткВт

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    100 кВт0.01 кВт±(2%+5 е.м.р.)±2.0498 кВт9.75 кВт 10 кВт (10% диапазона)10.25 кВт ДаНет
    48.95 кВт 50 кВт (50% диапазона)51.05 кВт
    88.15 кВт 90 кВт (90% диапазона)91.85 кВт
    600 кВт0.1 кВт±(2%+5 е.м.р.)±12.498 кВт58.3 кВт 60 кВт (10% диапазона)61.7 кВт ДаНет
    293.5 кВт 300 кВт (50% диапазона)306.5 кВт
    528.7 кВт 540 кВт (90% диапазона)551.3 кВт
