Токовые клещи Актаком АТК-2104

Код: RGK-88697
Скидка 9%
Рекомендованная цена: 39 175
  Вы экономите: 3 235  (9%)
Цена на момент последнего поступления не является офертой
Цена
35 940
Цена за 1 шт.
35 940
+
Производитель:
AKTAKOM

Профессиональная модель токовых клещей-ваттметра с возможностью измерения параметров 3-фазных сетей. Имеет встроенный мультиметр, позволяет осуществлять регистрацию данных в ручном и автоматическом режиме, а также передавать данные в ПК через RS-232.

Технические характеристики
  • Измерение активной (до 600кВт) и полной мощности в однофазных (1ф2п, 1ф3п) и трехфазных (3ф3п, 3ф4п) сетях
  • Измерение коэффициента мощности (PF)
  • TrueRMS измерения (45...500 Гц)
  • Скорость измерения: 2 изм/сек (цифровая шкала), 5 изм/сек (аналоговая шкала)
  • Фиксация максимальных и минимальных значений
  • Измерение пиковых значений, обнаружение помех (1 мс)
  • Проверка диодов
  • Прозвонка цепи (звуковой сигнал <50 Ом)
  • Диаметр обхвата 46 мм
  • Регистратор на 4000 записей в непрерывном режиме, 25 записей в ручном режиме
  • Автоотключение через 30 минут
  • Двойной 4-разрядный дисплей ЖКИ
  • Аналоговая шкала 40 сегментов
  • RS-232
  • Питание 1х9 В, батарея типа "Крона"
  • Габаритные размеры 260х93х45 мм
  • Масса 450 г
  • Габаритные размеры в упаковочной таре 173х65х270, вес 0,86 кг.
Измерение постоянного тока

ДиапазонРазрешениеПогрешностьЗащита от перегрузки
1000 А0,1 А±(2,0 % + 10 е.м.р.)1100 А

Измерение переменного тока

ДиапазонРазрешениеПогрешностьЧастотный диапазонЗащита от перегрузки
1000 А0,1 А±(2,0 % + 10 е.м.р.) 45...500 Гц1100 А

Измерение активной мощности

ДиапазонРазрешениеПогрешностьЧастотный диапазонКоэффициент
мощности
19,5 кВт
(<150 А)
0,01 кВт±(3,0 % + 10 е.м.р.)
45...500 ГцPF=0,5...1
(Θ<60°)
600 кВт
(>150 А)
0,1 кВт

Измерение полной мощности

ДиапазонРазрешениеПогрешностьЧастотный диапазонКоэффициент
мощности
19,5 кВА
(<150 А)
0,01 кВА±(3,0 % + 10 е.м.р.)
45...500 ГцPF=0,5...1
600 кВА
(>150 А)
0,1 кВА

Измерение коэффициента мощности

ДиапазонРазрешениеПогрешность
0,000...1,0000,001
±2,0 %

Измерение напряжения постоянного тока

ДиапазонРазрешениеПогрешностьВходное сопротивлениеЗащита от перегрузки
600 В0,1 В±(0,5 % + 5 е.м.р.) 1 МОм600 В

Измерение напряжения переменного тока

ДиапазонРазрешениеПогрешностьВходное сопротивлениеЧастотный диапазонЗащита от перегрузки
600 В0,1 В±(0,5 % + 5 е.м.р.) 1 МОм45...500 Гц600 Вскз

Измерение сопротивления

ДиапазонРазрешениеПогрешностьНапряжение открытой цепиЗащита от перегрузки
10 кОм1 Ом±(1 % + 5 е.м.р.)не более 3,2 В600 Вскз

Измерение частоты

ДиапазонРазрешениеПогрешностьЧувствительность по напряжениюЗащита от перегрузки
1 кГц0,1 Гц±(0,5 % + 5 е.м.р.)10 В или 10 А600 В/1100 А
5 кГц1 Гц

Стандартная комплектация
  • Токовые клещи
  • Соединительные провода
  • Батарея 9 В
  • Футляр для переноски
  • Руководство по эксплуатации
Дополнительная комплектация
  • Адаптер АТА-2513 для подключения к ПК через интерфейс RS-232
  • Универсальный набор аксессуаров АСА-2907
  • Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
  • Актаком АСА-2308 – адаптер для проводов, не имеющих разъема
  • Магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых
  • Зажим-насадка типа "крокодил" 1000V / 12А PTL909-5 (цвета: красный / черный)
  • Зажим-насадка типа "крокодил" 1000V / 20А АСА-2106 (цвет синий)
  • Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
  • Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
  • Переходник-шунт PTL-2172
  • Кейс пластиковый герметичный 37-1
  • Программное обеспечение AVCM Программное обеспечение для токовых клещей

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

АТК-2104 Клещи токовые многофункциональные - вид снизу
Увеличить

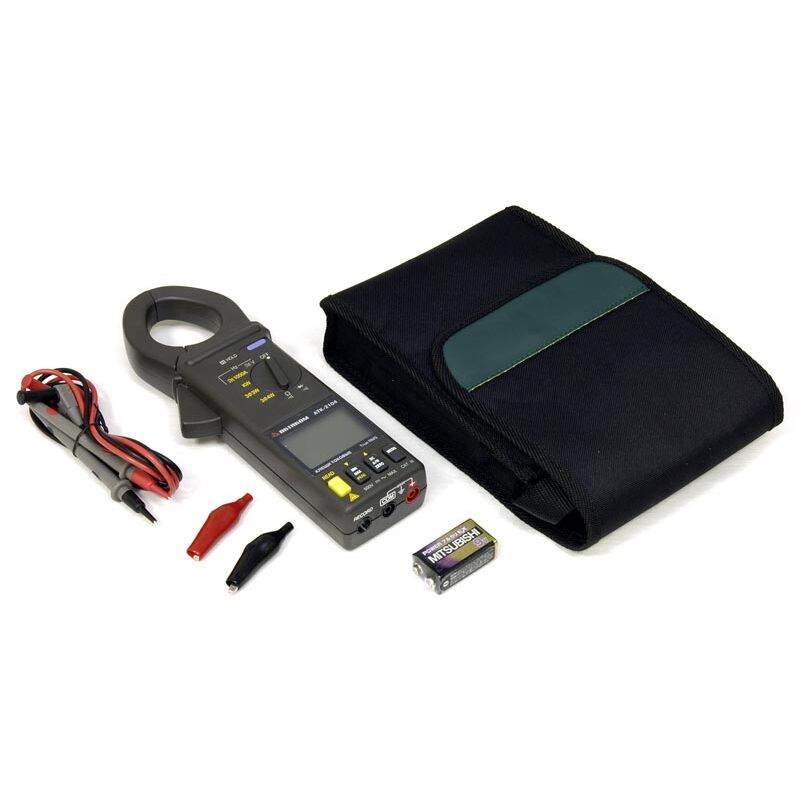

АТК-2104 Клещи токовые многофункциональные - аксессуары
Увеличить
АТК-2104 Клещи токовые многофункциональные - с подключённым адаптером АТА-2513
Увеличить

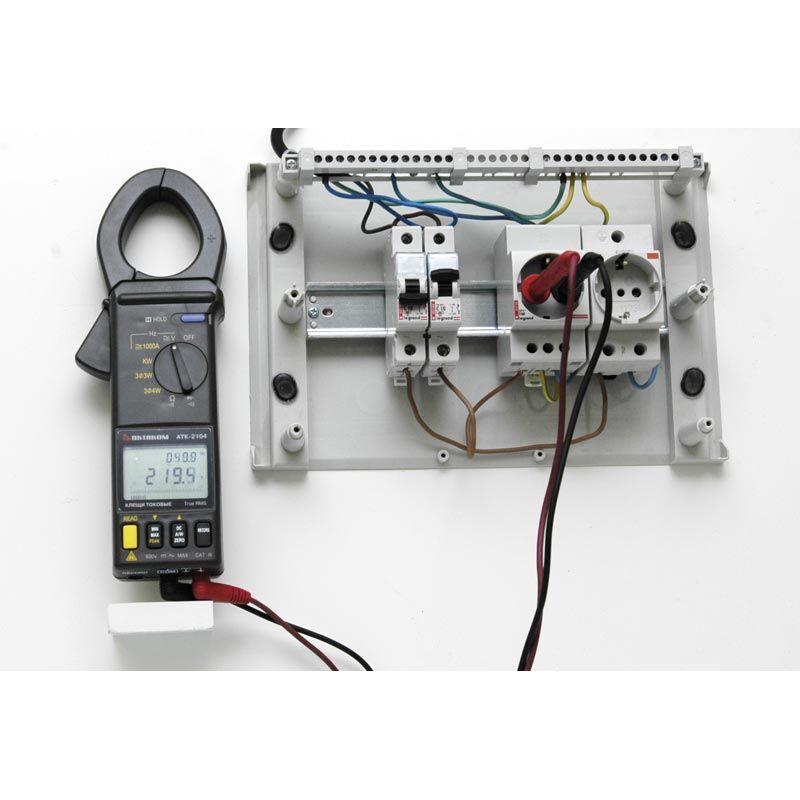

АТК-2104 Клещи токовые многофункциональные - Измерение переменного напряжения и частоты
Увеличить
АТК-2104 Клещи токовые многофункциональные - Измерение постоянного напряжения
Увеличить
АТК-2104 Клещи токовые многофункциональные - Измерение сопротивления
Увеличить
АТК-2104 Клещи токовые многофункциональные - Прозвонка цепи
Увеличить
АТК-2104 Клещи токовые многофункциональные - Проверка диода
Увеличить
АТК-2104 Клещи токовые многофункциональные - Проверка диода
Увеличить
Описание органов управления токовых клещей АТК-2104

Статьи о продукции АКТАКОМ

Токовые клещи как инструмент массовых электрических измерений

За последние годы предложение на рынке электрической и электротехнической измерительной техники изменилось кардинальным образом. Если раньше токовые клещи считались чуть ли не "диковинным" прибором, то теперь без него не обойтись при большинстве электротехнических операций. Постоянное совершенствование измерительной техники естественным образом расширяло ассортимент и область применения токовых клещей.

Вопросы и ответы
  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
  • Корректный экспорт статистики измерений в Excel
  • Каковы возможности регистрации параметров во времени, подключения к компьютеру, задания и считывания параметров записи?

  • Какие материалы для данного прибора доступны на сайте АКТАКОМ?
    Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение
    • AVCM Программное обеспечение для токовых клещей
      Версия: 1.0.0.4  Дата изменения: 24.05.2019
    Документация
    • АТК-2104 руководство по эксплуатации
      Редакция: 181030   Дата изменения: 24.05.2019
    Наверх

    Корректный экспорт статистики измерений в Excel

    Если при сохранении таблицы измеренных значений в Excel нарушается её форматирование (все данные сохраняются в одну ячейку/строку), рекомендуем установить в настройках операционной системы параметры разделителя дробной/целой части и разделителя списка в соответствии с международным стандартом:

    "точка" – для разделителя дробной части
    "запятая" – для разделителя списка

    Для этого перейдите в окно соответствующих настроек:

    • Меню Пуск ->
    • Настройки ->
    • Панель управления ->
    • Язык и региональные стандарты ->
      • для XP: Региональные параметры -> Настройка
      • для Win7: Форматы -> Дополнительно).

    Наверх

    Каковы возможности регистрации параметров во времени, подключения к компьютеру, задания и считывания параметров записи?
    В токовых клещах АТК-2104 есть два режима записи результатов измерений: однократный и непрерывный. В первом случае, запись производится во внутреннюю память прибора, которая может вместить  25 значений. В случае непрерывной записи, память вмещает до 4000 значений. Непрерывная запись возможна при подключении к ПК через интерфейс RS-232 и специализированное ПО.

    Наверх

    Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

    AVCM Программное обеспечение для токовых клещейПриложение AKTAKOM Virtual ClampMeter (AVCM) предназначено для ввода в компьютер, отображения, обработки и сохранения в файлы данных, полученных от токовых клещей AKTAKOM ATK-2104. Для соединения с прибором обязательно требуется Адаптер АТА-2513Версия: 1.0.0.4  Дата изменения: 24.05.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.Загрузить

    ¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

    Документация
    АТК-2104 руководство по эксплуатацииРедакция: 181030   Дата изменения: 24.05.2019Читать

    У Вас уже есть этот прибор?

    Да     Нет

    1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.

    2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.

    3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.

    4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.

    * в рабочее время по рабочим дням

    Таблицы погрешностей

    Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.

    Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.

    Обратите внимание: разделителем целой и дробной части является точка.

    Распечатать таблицы с указанием поверяемых значений (точек)

    Серийный номер:
    Примечание:
    ПечатьПостоянное напряжениеДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 В0.1 В±(0.5%+5 е.м.р.)±3.4995 ВВ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 В0.1 В±(0.5%+5 е.м.р.)±3.4995 В59.2 В 60 В (10% диапазона)60.8 В ДаНет
    298 В 300 В (50% диапазона)302 В
    536.8 В 540 В (90% диапазона)543.2 В
    Переменное напряжениеДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    600 В0.1 В±(0.5%+5 е.м.р.)±3.4995 ВВ

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    600 В0.1 В±(0.5%+5 е.м.р.)±3.4995 В59.2 В 60 В (10% диапазона)60.8 В ДаНет
    298 В 300 В (50% диапазона)302 В
    536.8 В 540 В (90% диапазона)543.2 В
    Постоянный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    1000 А0.1 А±(2%+10 е.м.р.)±20.998 АА

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    1000 А0.1 А±(2%+10 е.м.р.)±20.998 А97 А 100 А (10% диапазона)103 А ДаНет
    489 А 500 А (50% диапазона)511 А
    881 А 900 А (90% диапазона)919 А
    Переменный токДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    1000 А0.1 А±(2%+10 е.м.р.)±20.998 АА

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    1000 А0.1 А±(2%+10 е.м.р.)±20.998 А97 А 100 А (10% диапазона)103 А ДаНет
    489 А 500 А (50% диапазона)511 А
    881 А 900 А (90% диапазона)919 А
    ЧастотаДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    5 кГц0.001 кГц±(0.5%+5 е.м.р.)±0.029995 кГцкГц

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    5 кГц0.001 кГц±(0.5%+5 е.м.р.)±0.029995 кГц0.4925 кГц 0.5 кГц (10% диапазона)0.5075 кГц ДаНет
    2.4825 кГц 2.5 кГц (50% диапазона)2.5175 кГц
    4.4725 кГц 4.5 кГц (90% диапазона)4.5275 кГц
    СопротивлениеДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    10 кОм1 Ом±(1%+5 е.м.р.)±0.10499 кОмкОм

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    10 кОм1 Ом±(1%+5 е.м.р.)±0.10499 кОм0.985 кОм 1 кОм (10% диапазона)1.015 кОм ДаНет
    4.945 кОм 5 кОм (50% диапазона)5.055 кОм
    8.905 кОм 9 кОм (90% диапазона)9.095 кОм
    Активная мощностьДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    19.5 кВт0.01 кВт±(3%+10 е.м.р.)±0.6847 кВткВт
    600 кВт0.1 кВт±(3%+10 е.м.р.)±18.997 кВткВт

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    19.5 кВт0.01 кВт±(3%+10 е.м.р.)±0.6847 кВт1.7915 кВт 1.95 кВт (10% диапазона)2.1085 кВт ДаНет
    9.3575 кВт 9.75 кВт (50% диапазона)10.1425 кВт
    16.9235 кВт 17.55 кВт (90% диапазона)18.1765 кВт
    600 кВт0.1 кВт±(3%+10 е.м.р.)±18.997 кВт57.2 кВт 60 кВт (10% диапазона)62.8 кВт ДаНет
    290 кВт 300 кВт (50% диапазона)310 кВт
    522.8 кВт 540 кВт (90% диапазона)557.2 кВт
    Полная мощностьДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
    19.5 кВА0.01 кВА±(3%+10 е.м.р.)±0.6847 кВАкВА
    600 кВА0.1 кВА±(3%+10 е.м.р.)±18.997 кВАкВА

    Показать/скрыть таблицу с указанием поверяемых значений (точек)

    ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешностьИзмеренное значениеГоден
    19.5 кВА0.01 кВА±(3%+10 е.м.р.)±0.6847 кВА1.7915 кВА 1.95 кВА (10% диапазона)2.1085 кВА ДаНет
    9.3575 кВА 9.75 кВА (50% диапазона)10.1425 кВА
    16.9235 кВА 17.55 кВА (90% диапазона)18.1765 кВА
    600 кВА0.1 кВА±(3%+10 е.м.р.)±18.997 кВА57.2 кВА 60 кВА (10% диапазона)62.8 кВА ДаНет
    290 кВА 300 кВА (50% диапазона)310 кВА
    522.8 кВА 540 кВА (90% диапазона)557.2 кВА

    Доставка по Москве и области

    Для заказов до 100 кг предлагается бюджетная стоимость доставки (срок доставки до 2-х дней):

    Зона доставки по Москве Московская область от МКАД (до 15 км)**
    Масса груза до 10 кг 350 руб. 550 руб.
    Масса груза до 15 кг 450 руб. 690 руб.
    Масса груза до 20 кг 550 руб. 790 руб.
    Масса груза до 50 кг 650 руб. 890 руб.
    Масса груза до 100 кг 750 руб. 999 руб.

    * Гипсокартон, утеплитель, пиломатериалы, профиль для ГКЛ, пеноблок и кирпич расчитываются из таблицы от 400 кг.

    **Доставка свыше 15 км, расчет ведется исходя из "тарифа" + 50 рублей за 1 км.

    Для заказов от 100 кг и более:

    Зона доставки Москва внутри МКАД Москва внутри ТТК*** Московская область от МКАД
    Масса груза
    до 400 кг, 1 м3 *
    1 000 руб. 1 200 руб. 1 000 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 1 000 кг, 3 м3 **
    1 450 руб. 1 700 руб. 1 450 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 1 500 кг, 6 м3 **
    1 750 руб. 2 100 руб. 1 750 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 2 500 кг, 8 м3 **
    2 450 руб. 3 250 руб. 2 450 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 3 500 кг, 20 м3 **
    3 500 руб. 4 250 руб. 3 500 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 4 000 кг, 22 м3 **
    4 000 руб. 4 500 руб. 4 000 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 5 000 кг, 25 м3 **
    5 000 руб. 5 500 руб. 5 000 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 7 000 кг, 30 м3 **
    7 000 руб. 8 000 руб. 7 000 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)
    Масса груза
    до 10 000 кг, 50 м3 **
    8 500 руб. 10 000 руб. 8 500 руб.
    + 25 руб. за км (свыше 15 км + 50 руб. км)

    * при условии, что заказанный товар помещается в легковую автомашину.

    ** при условии, что заказанный товар по объёму помещается в грузовую автомашину указанного тоннажа.

    Доставка не распиленного 6 метрового пиломатериала (доска, брус) объёмом до 2 м3 стоит от 3 000 руб.

    При оплате доставки безналичным расчетом к стоимости доставки прибавляется 5%.

    Дополнительные требования к автомобилю, например небольшая высота для въезда в паркинг или открытый кузов для вертикальной разгрузки оплачивается дополнительно: +20% к стоимости стандартного тарифа.

    Сроки доставки

    Товар по возможности доставляется в день заказа либо в любой другой удобный для Вас день.

    Доставка по г. Железнодорожному

    Зона доставки Масса груза
    до 2 тонн**
    Масса груза
    до 4 тонн**
    Масса груза
    до 6 тонн**
    Масса груза
    до 10 тонн**
    г. Железнодорожный 500 руб. 1 000 руб. 2 000 руб. 3 000 руб.

    * при условии, что заказанный товар помещается в легковую автомашину.

    ** при условии, что заказанный товар по объёму помещается в грузовую автомашину указанного тоннажа.

    Доставка не распиленного 6 метрового пиломатериала (доска, брус) объёмом до 2 м3 стоит от 3 000 руб.

    При оплате доставки безналичным расчетом к стоимости доставки прибавляется 5%.

    Дополнительные требования к автомобилю, например небольшая высота для въезда в паркинг или открытый кузов для вертикальной разгрузки оплачивается дополнительно: +20% к стоимости стандартного тарифа.

    Сроки доставки

    Товар по возможности доставляется в день заказа либо в любой другой удобный для Вас день.

    Стоимость разгрузки и подъема

    Таблица расчета стоимости разгрузки заказов:

    Разгрузка Разгрузка без подъема на этаж Разгрузка и подъем в квартиру
    До 10 кг 100 руб. 100 руб.
    До 20 кг 200 руб. 200 руб.
    До 400 кг 500 руб. 500 руб. (за 1 тонну)
    От 400 кг до 3-х тонн 500 руб. 950 руб. (за 1 тонну)

    * Цены в таблице указаны с учетом работающего грузового лифта вне зависимости от этажа.

    ** При отсутствии грузового лифта стоимость подъема умножается на количество этажей до квартиры, куда требуется разгрузить товар.


    Важно!

    В услугу "Подъем Материала" уборка подъезда, вынос мусора и другие вытекающие последствия, после подъема строительного материала, в стоимость не входят. Заблаговременно подготовьтесь к заказанной Вами услуге. Спасибо за понимание!

    Скидки при оптовых закупках:

    Скидка 2% при сумме заказа от 150 до 300 тысяч рублей
    Скидка 3% при сумме заказа от 300 до 500 тысяч рублей
    Скидка 4% при сумме заказа от 500 до 1 000 тысяч рублей
    Скидка 5% при сумме заказа от 1 до 2 миллионов рублей
    Скидка 6% при сумме заказа от 2 до 3 миллионов рублей
