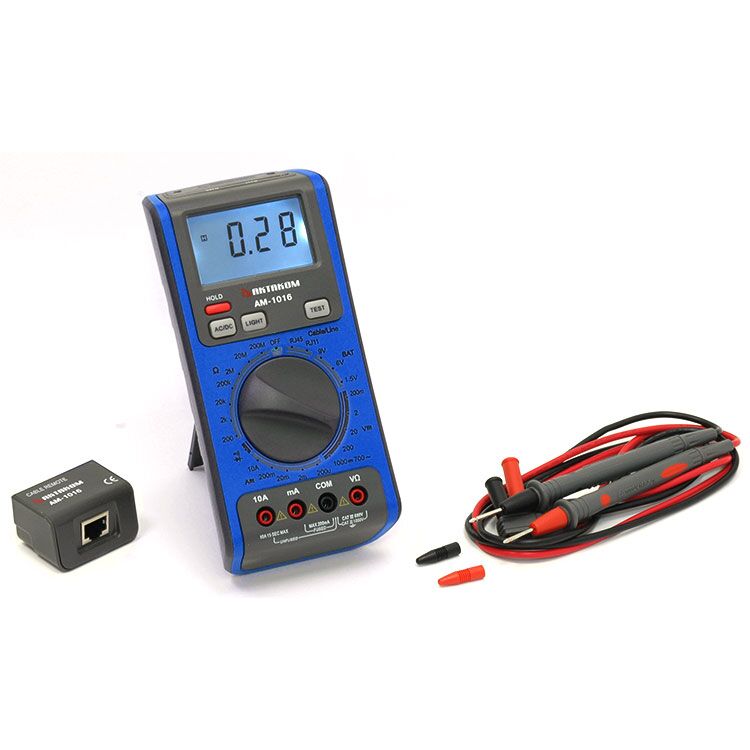

Этот универсальный прибор объединяет в себе функции мультиметра и тестера телефонных линий и кабелей компьютерных сетей. При помощи АМ-1016 можно проверить T568A, T568B, 10Base-T, Token Ring.
3½ цифры LCD, макс. показание 1999
Тестовое гнездо телефонной линии RJ-11
Тестовое гнездо кабелей "витая пара" RJ-45
Индикатор разряда батареи
Тестирование батарей 1,5 В, 6 В, 9 В.
Защита от перегрузок
Звуковой тестер
Технические характеристики
Величина Значение Погрешность
Постоянное напряжение
0,1 мВ...1000 В
± (0,8%)
Переменное напряжение (40 Гц...400 Гц)
0,1 мВ...700 В
± (0,8%)
Постоянный ток
0,1 мкА...10 А
± (0,8%)
Переменный ток (40 Гц...400 Гц)
0,1 мкА...10 А
± (1,0%)
Сопротивление
0,1 Ом...200 МОм
± (0,8%)
Тестирование телефонных линий (RJ-11) и компьютерных сетей (RJ-45) и стандарты T568A, T568B, 10Base-T, и TokenRing
питание 9 В
масса 360 г
габаритные размеры 185х85х44 мм
Габаритные размеры в упаковочной таре 160х65х240, вес 0,6 кг.
Описание органов управления цифрового мультиметра АМ-1016Вопросы и ответы
Какие материалы для данного прибора доступны на сайте АКТАКОМ?
В комплекте поставки мультиметра АМ-1016 не оказалось зажимов типа "крокодил", хотя в руководстве по эксплуатации они обозначены
Индикация дисплея в режиме тестирования кабелей RJ-11 и RJ-45
Как измерить напряжения постоянного/переменного тока с помощью цифрового мультиметра Актаком АМ-1016?
Как измерить электрическое сопротивление / проверить целостность цепи с помощью цифрового мультиметра Актаком АМ-1016?
Как производится проверка диодов с помощью цифрового мультиметра Актаком АМ-1016?
Как осуществляется тестирование батарей с помощью цифрового мультиметра Актаком АМ-1016?
Какие условия эксплуатации предусмотрены для данного мультиметра?
Есть ли у АМ-1016 функция автовыключения питания?
Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Документация
АМ-1016 руководство по эксплуатации Включает методику поверки Редакция: 160524 Дата изменения: 24.05.2019
Наверх
В комплекте поставки мультиметра АМ-1016 не оказалось зажимов типа "крокодил", хотя в руководстве по эксплуатации они обозначены
Руководство по эксплуатации содержит опечатку и зажимы типа "крокодил" в комплект поставки мультиметра АМ-1016 не входят. Приносим извинения за ошибку. Наверх
Индикация дисплея в режиме тестирования кабелей RJ-11 и RJ-45
Обращаем Ваше внимание, что в одной из версий Руководства по эксплуатации к мультиметру-тестеру кабельных линий АМ-1016 допущен ряд ошибок. Прочтите пожалуйста описание ниже для разъяснения особенностей работы с прибором.
Тестирование телефонных линий (RJ-11) и кабелей "витая пара" (RJ-45) Проверка наличия неисправности кабеля "витая пара" осуществляется путем посылки тестовых сигналов в кабель с последующей обработкой отклика. Определение наличия и индикация неисправности обрабатывается по принципу "одна проверка – одна неисправность". После устранения обнаруженной неисправности рекомендуется проверить кабель снова для выявления других возможных неисправностей.
Для доступа к тестовым гнездам RJ-11 и RJ-45 снимите с помощью отвёртки защитную крышку в верхнем торце прибора. Подключите один разъём кабеля к соответствующему тестовому гнезду RJ-11 или RJ-45.
Второй разъём сетевого кабеля подключите к гнезду приставки RJ-45, а телефонного кабеля - в телефонную розетку (коннектор типа UAX - Telephone Unit Automatic Exchange).
Установите поворотный переключатель в положение Cable/Line RJ-11 или RJ-45 и нажмите кнопку TEST. На дисплее отобразится результат теста. Последовательное нажатие кнопки Test осуществляет переход между парами.
Для телефонной линии RJ11 (индикаторы в верхней части дисплея):
PASS - исправно
FAULT - неисправно
Примечание: надписи Pass и Fail относятся только к режиму тестирования телефонной линии RJ11.
Для кабеля "витая пара" RJ45 (индикаторы в нижней части дисплея): Примечание: При подключении исправного кабеля RJ-45 и нажатии кнопки TEST, на экране горят только номера пар и индикатор RJ-45.
Если имеется повреждение, под номерами пар появляется соответствующий индикатор ошибки. Последующие нажатия кнопки TEST осуществляют отдельную проверку каждой пары по очереди для выявления повреждённой/неправильно подключенной пары.
SHO. – короткое замыкание пары (Наример, при замыкании пар 1-2 и 4-5 при последовательных нажатиях кнопки TEST на дисплее прибора для этих пар отобразится индикатор "SHO")
MIS. – перепутанные пары
REV. – перепутанные жилы в паре (Например, провод 7 подключён к выходу 8, а провод 8 к выходу 7. при проверке такого кабеля последовательным нажатием кнопки TEST прибор на паре 7-8 отобразит индикатор "REV")
SPL. – перепутаны жилы между парами (Например, 1-2 и 4-5 "SPL")
При обрыве одного из проводов кабеля на дисплее в центральной части не будет отображаться пара с обрывом связи. Например, при разомкнутых парах 1-2 и 4-5, прибор покажет только пары 3-6 и 7-8.
Наверх
Как измерить напряжения постоянного/переменного тока с помощью цифрового мультиметра Актаком АМ-1016?
Предупреждение! Нельзя подавать на вход напряжение выше 1000 В постоянного тока, 700 В переменного тока. Измерение высокого напряжения следует выполнять осторожно, чтобы избежать поражения электрическим током.
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
Поворотный переключатель выбора функций измерений установить в положение V соответствующего диапазона.
При необходимости изменения режима измерения напряжения постоянного (DC) или переменного тока (AC) нажать кнопку AC/DC.
При выполнении измерения напряжения переменного тока следует подключить красный и черный щупы к измеряемой цепи в любом порядке. При выполнении измерения напряжения постоянного тока, следует подключить красный щуп к положительной полярности измеряемого напряжения, а черный – к отрицательной.
Значение измеренного напряжения считывается с экрана дисплея. Если на дисплее отображается "1", это означает, что измеренное напряжение превышает выбранный диапазон измерений и необходимо немедленно отключить красный и черный щупы от измеряемой цепи и выбрать более высокий диапазон измерений.
Наверх
Как измерить электрическое сопротивление / проверить целостность цепи с помощью цифрового мультиметра Актаком АМ-1016?
Предупреждение! При измерении сопротивления и проверке целостности цепи следует убедиться, что питание проверяемой цепи отключено и все подключенные к ней конденсаторы полностью разряжены.
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
При измерении электрического сопротивления поворотный переключатель установить в положение Ω требуемого диапазона. При проверке целостности цепи переключатель установить в положение
При измерении сопротивления подключить красный и черный щупы к выводам цепи, и на дисплее отобразится измеренное значение сопротивления.
При выполнении измерения целостности цепи следует подключить красный и черный щупы к точкам проверяемой цепи. Если сопротивление цепи менее 20 Ом, звучит сигнал зуммера, а на дисплее отображается значение сопротивления. Если на экране отобразится "1.", это означает, что сопротивление цепи превышает 4 кОм.
Примечание: При проведении измерений сопротивлений более 1 МОм, прибору необходимо некоторое время для стабилизации показаний. Если цепь разомкнута, на дисплее отображается "1.". На пределе 200 МОм, при замкании щупов, дисплей покажет некое значение до 10 е.м.р. Значение этого сопротивления необходимо вычитать из показаний (например, при измерении сопротивления 100 МОм показания будут 101,0 МОм, и для повышения точности измерений нужно скорректировать измеренное значение: 101,0 – 1,0 = 100,0 МОм.
Наверх
Как производится проверка диодов с помощью цифрового мультиметра Актаком АМ-1016?
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
Поворотный переключатель установить в положение
Подключить красный щуп к аноду диода, а черный – к катоду. На дисплее должна отобразится величина падения напряжения на p-n переходе, смещенном в прямом направлении. Если отображается значение "1.", то это указывает на обрыв или обратную полярность подключения p-n перехода.
При подключении красного щупа к катоду диода, а черного – к аноду, на дисплее должно отобразиться значение "1.", что указывает на исправность p-n перехода при обратном смещении. В противном случае p-n переход пробит.
Наверх
Как осуществляется тестирование батарей с помощью цифрового мультиметра Актаком АМ-1016?
Подключить черный измерительный щуп к гнезду COM, а красный – к гнезду VΩ.
Установить поворотный переключатель в положение BAT с необходимой величиной номинального напряжения батареи и подключить красный щуп к положительной полярности батареи, а черный – к отрицательной.
Прибор измеряет величину напряжения батареи при фиксированном сопротивлении нагрузки, величина которого зависит от положения поворотного переключателя: 1,5 В значение 27 Ом; 6 В значение 68 Ом; 9 В значение 100 Ом.
Качество проверяемой батареи определяется по величине и стабильности показаний прибора. Напряжение старой, разряженной батареи будет низким и/или постоянно понижаться.
Наверх
Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации:
Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
Падение и воздействие вибрации на прибор
Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
Измерение напряжения, используя гнезда для измерения тока.
Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора.
Наверх
Есть ли у АМ-1016 функция автовыключения питания?
Нет. Функция автовыключения питания (Auto Power off) у мультиметра АМ-1016 отсутствует. Наверх
Документация
АМ-1016 руководство по эксплуатацииВключает методику поверки Редакция: 160524 Дата изменения: 24.05.2019
Читать
У Вас уже есть этот прибор?
Да Нет
1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера.
2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу.
3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ.
4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату.
